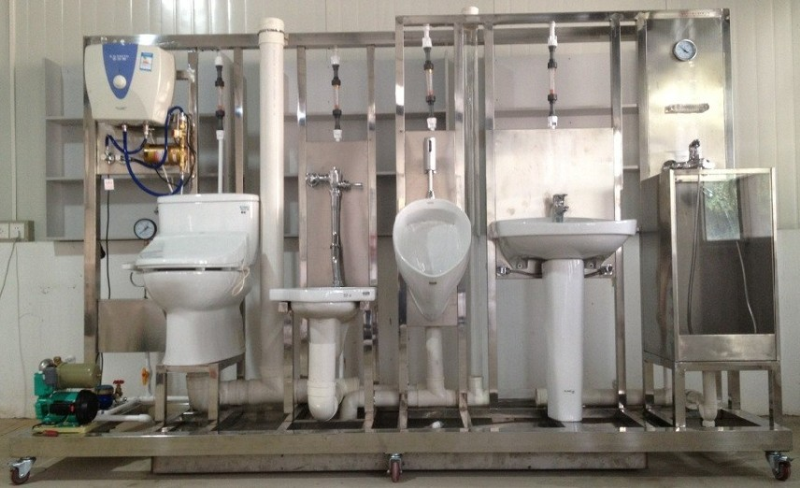

SB-J12排水管路安裝實訓裝置

一、技術參數、

1. 裝置外形尺寸：3500mm×790mm×1900mm

2. 電源 220V

3. 工作電壓：單項三線220V±5％ 50Hz

4. 安全保護：具有漏電自動保護裝置

5. 故障設置：演示水循環，排水給水，管道安裝等

   二、設備與附件的組成：

   1、淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。

   2、洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。

   3、排水系統由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。

   4、冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。

   5、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

   三、實訓項目

   1、了解各種衛生設備的構造；

   2、掌握排水系統中橫管、立管水氣流現象的基本規律；

   3、了解排水系統中衛生器具水封的作用及其破壞原因；

   4、認識排水系統中通氣管系的作用；

   5、通過排水系統的實驗，加深對臨界流量的認識；

   6、了解引起水質回流污染的原因；

   7、排水系統管路的切割、熔接、安裝和通水試驗操作
