液體動壓滑動軸承實驗臺 > 產品中心 > 機械實訓、制圖桌、注塑機模型 >

[產品型號]：SBHD-B [產品名稱]：液體動壓滑動軸承實驗臺 [價 格]：元 [在線客服]：

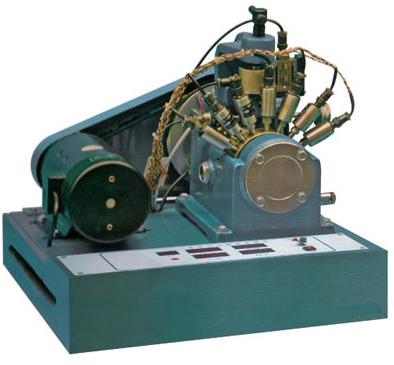

SBHD-B型液體動壓滑動軸承實驗臺

該實驗臺用于機械設計中液體動壓滑動軸承實驗，主要利用它來觀察滑動軸承的結構及油膜形成的過程，通過壓力傳感器、荷重傳感器、摩擦力矩傳感器、光電傳感器和A/D轉換電路、計算機軟件，可測定液體動壓軸承各測點徑向、軸向油膜壓力和繪制其實測分布曲線，適用于機械設計類實驗室。

一、主要技術參數：

1、主軸驅動系統：AC SERVO MOTOR 及驅動器：額定功率：750W；轉速范圍：0~1000 r/min；額定轉矩：7.16N·m；輸入電壓：220VAC；額定電流：3.61A

2、靜壓加載及軸承潤滑系統：

（1）YS8024 電動機：額定功率：750W；同步轉速：1400 r/min；輸入電壓：380/220VAC

（2）變頻器：用于控制三相交流電動機的速度；輸入電壓 220 V±10%；功率范圍1.5KW；輸入頻率47 ~ 63Hz；輸出頻率0 ~ 400Hz；功率因數 0.98；控制方法：線性 V/f 控制，帶磁通電流控制（FCC）的線性 V/f 控制，平方 V/f 控制，多點 V/f 控制；

3、油膜壓力測試系統：壓力傳感器及變送器：量程：0~1.2MPa；精度：0.25%PS；供電：24VDC；輸出：4~20mA

4、油溫測試系統：

溫度傳感器：量程：−50℃~250℃；精度：0.1℃

5、摩擦因素測試系統：拉壓傳感器及變送器：量程：5Kg；精度：5%

6、數據采集與處理系統：實驗數據采集及處理軟件：實驗教學用專用軟件。

二、基本配置：

1、調速電動機1個；

2、管路壓力傳感器8個，載荷傳感器1個，測力傳感器1個，光電位移傳感器1套。

3、彈性加載裝置、測試數據裝置一套，測試軟件一套，

多媒體軟件光盤一個，隨機工具一套，使用說明書及指導書1套。

三、實驗內容：

1、觀察滑動軸承的結構，測量其徑向油膜壓力分布和軸向油膜壓力分布；

2、測定其摩擦特征曲線，特別低轉速能進行演示，能觀察并計算油膜厚度。

四、性能特點：

1、可進行全自動檢測；

2、對性能參數變化曲線進行自動繪制；

3、有壓力油膜分布曲線的虛擬仿真；

4、摩擦狀態的觀察；

5、徑、軸向油膜壓力分布和摩擦特征曲線的實測；

6、采用彈性加載系統，能有效減小主軸軸頸的變形；

7、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；

8、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度。

五、檢測控制系統及教學分析軟件內容和特點：

1、檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；

2、該實驗臺教學分析軟件以AVR為開發平臺，包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容；

3、可以實時顯示運動參數的實時變化曲線；

4、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業；

六、造型及表面處理：

1、大氣美觀、實物感強、加工精細

2、金屬外露件鍍鉻、其他表面防銹處理加噴塑

3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
