比亞迪新能源汽車（混合動力）及檢測平臺
一、產品簡介
該設備將一臺可正常運行的 比亞迪秦插電式油電混合動力轎車改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元、發動機與變速器控制單元等的動、靜態信號參數。教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、發動機與變速器控制單元、空調和暖風系統、電動真空助力液壓制動系統、車身電氣系統的教學功能。適用于各類院校和培訓機構對油電混合動力整車?yán)碚摵途S修實訓的教學需要。

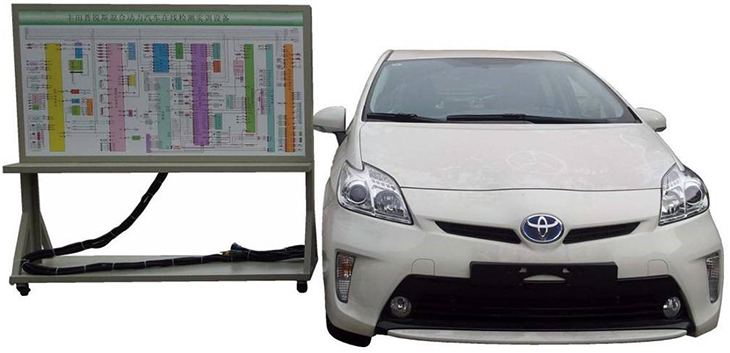

圖樣
二、功能特點
1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
3.制作可移動"汽車檢測實訓臺"，可分別進行以下控制系統的檢測實訓：
◆ 組合儀表控制單元
◆ 網關控制單元
◆ P 檔電機控制單元
◆發動機電控/電機控制單元
◆ 檔位控制單元
◆ 車載充電器控制單元
◆ DC/DC 控制單元
◆ 高壓電池 BMS 控制單元
4."汽車檢測實訓臺"通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
5.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。
6.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
7.面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機電控/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
9.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
10.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
11.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1.檢測臺外形尺寸：1500×1000×1700(長×寬×高)
2.檢測臺面板外形尺寸：948×898mm（長*寬）
3.工作電源：原車；
4.工作溫度：-50℃～50℃；
5.檢測臺移動腳輪：100*60mm
6.汽車：比亞迪秦插電式油電混合動力轎車
四、實訓（實驗）項目
1.電池管理系統BMS組成和功能工作原理,動力電池包（BMS）故障分析與診斷。
2.高壓系統操作安全注意事項，高壓連接器插拔方法，維修開關認知。
3.漏電傳感器、檔位開關、P檔開關結構原理功能檢測實訓。
4.變頻器控制器總成結構與工作原理，驅動電機結構與工作原理實訓。
5.油電混合動力汽車工作模式演示驗證。
6.油電混合動力驅動動力傳遞路線演示驗證。
7.剎車能量反饋結構與工作原理實訓。
8.油電混合動力變頻器結構與工作原理、診斷檢測實訓。
9.油電混合動力發動機結構與工作原理、診斷檢測實訓。
10.電子油門踏板、一鍵起動開關結構原理功能檢測實訓。
11.油電混合動力汽車控制策略、空調等系統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置
1.在線檢測混合動力整車汽車 1 輛;
2.故障設置控制器 1 套;
3.汽車檢測實訓臺 1 套(1 套 6 臺);
4.智能化故障設置和考核系統 1 套;
5.航空插頭和連接電纜 1 套;
6.教學板清單;動力電池和管理系統(1500*700*1700mm帶移動腳輪)、驅動傳動系統(1500*700*1700mm帶移動腳輪)、電動轉向助力(1500*700*1700mm帶移動腳輪)、空調和暖風系統(1500*700*1700mm帶移動腳輪)、發動機電控系統(1500*700*1700mm帶移動腳輪)、車身電氣(2080*700*1900mm帶移動腳輪)。
六、汽車參數
新能源整車檢測與診斷實訓臺與本次采購的新能源整車聯動使用(2019-2020款比亞迪秦，汽車需要另外配套)。
1、車輛技術參數
1.1 軸距： 2670mm ； 前輪距：1525mm；后輪距：1520mm；最小離地間隙：125mm ；
1.2發動機參數
發動機位置：前置；
排量：1497mL ；
進氣形式 ：渦輪增壓；
氣缸數：4個；
最大功率：113kW ；
最大功率轉速：5200 rpm；
最大扭矩： 240Nm ；
最大扭矩轉速： 1750-3500rpm ；
燃料類型 ：油電混合動力；
新能源類型: 插電混動式；
供油方式: 直噴 ；
1.3電池/電機參數
電機最大功率：110kW ；
電機最大扭矩： 250Nm；
電池類型： 鋰電池；
純電最高續航里程：100km。
1.4變速箱參數
變速箱： 6擋雙離合；
1.5安全配置參數
駕駛位安全氣囊、 副駕駛位安全氣囊、前排側安全氣囊、安全帶未系提示、安全帶限力功能、安全帶預收緊功能、前安全帶調節、高度可調、后排安全帶、后排中間三點式安全帶、中控門鎖、兒童鎖、遙控鑰匙、無鑰匙進入系統、無鑰匙啟動系統；發動機電子防盜 。
