陜汽2190NABS防抱死實訓臺

陜汽2190NABS防抱死實訓臺

一、產品簡介

該設備采用翻新陜汽2190N氣壓ABS制動系統為基礎，配有氣壓ABS系統工作原理圖，真實展示緊急制動時氣壓ABS系統工作過程。

滿足對氣壓ABS制動系統的結構組成、動作演示等教學功能。

適合于氣壓ABS制動系統理論教學和檢測與維修實訓的教學需要。

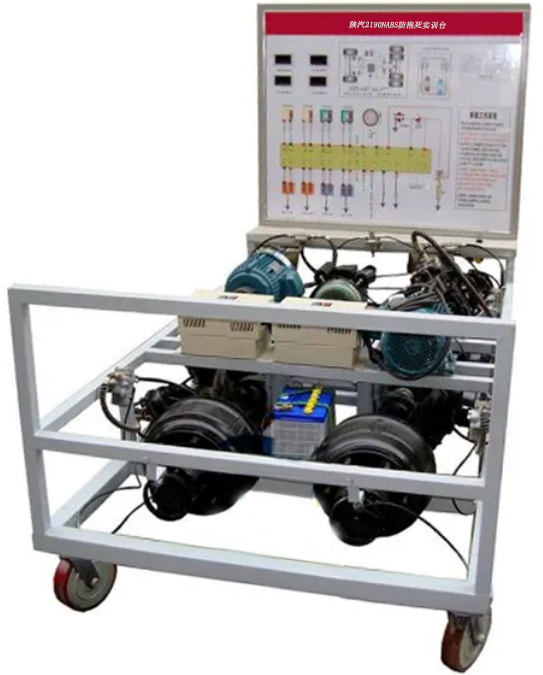

參考圖片

二、功能特點

1.真實的氣壓ABS制動系統實物為基礎，完整展示氣壓ABS制動系統的組成結構。

2.由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示氣壓ABS系統的工作過程。

3.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的氣壓變化。

6.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

7.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

序號	名稱	規格標準	單位	數量
1	檢測控制面板(帶面板柜)	裝有各種檢測端子以及彩色電路圖和液壓管路圖；	套	1
2	ABS控制單元總成	原車	套	1
3	ABS指示器		套	1
4	診斷座		個	1
5	點火開關		個	1
6	制動總泵	原車	套	1
7	制動分泵	原車	個	4
8	剎車碟	原車	個	4
9	剎車皮	原車	個	4
10	外球籠	原車	個	4
11	半軸桿	原車	條	4
12	左右/前車速傳感器	原車	套	1
13	左右/后車速傳感器	原車	套	1
14	驅動皮帶		條	2
15	制動踏板	原車	套	1
16	主油道壓力表	0-250kg/psi	個	2
17	制動分泵壓力表	0-100kg/psi	個	4
18	變頻器		臺	2
19	三相異步電動機		臺	2
20	故障設置和考核系統		套	1
21	移動臺架(帶自鎖腳輪裝置)	1700×1400×1700mm(長×寬×高)	臺	1
22	配套設備使用說明書	含電子檔	套	1
23	原廠維修手冊		套	1
24	蓄電池		只	2
