汽車防盜音響系統實訓臺
一、產品簡介

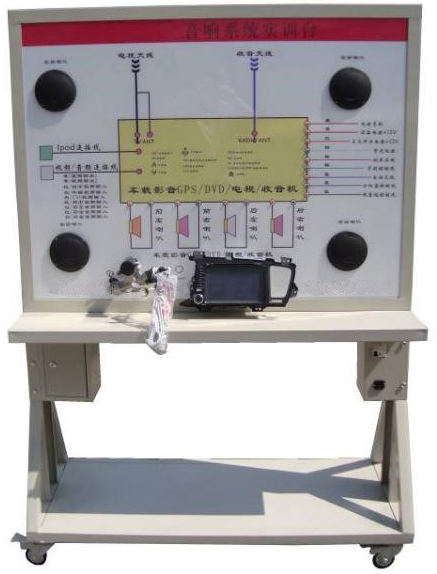

該設備采用國產汽車防盜型音響系統實物為基礎，充分展示汽車音響系統的組成結構和工作過程。
適用于學校對汽車音響系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車音響系統，充分展示汽車音響系統的組成結構。
2.操縱音響開關，可真實演示汽車音響系統的工作過程。
3.設備面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音響系統的工作原理。
4.面板上安裝有檢測端子，可直接在面板上檢測汽車音響系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
汽車音響主機總成 |
防盜型 |
套 |
1 |
|
4 |
電動天線 |
|
套 |
1 |
|
5 |
揚聲器 |
|
個 |
4 |
|
6 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
7 |
故障模擬與排除裝置 |
|
套 |
1 |
|
